Penstocks werden hauptsächlich verwendet, um den Wasserfluss und den Wasserstand in Flüssen, Kanälen, Ansaugstrukturen und Wasseraufbereitung zu blockieren und zu steuern. Sie werden jedoch auch in WWT-Anlagen, in denen Wasser aufbereitet und gereinigt wird, häufig verwendet.
Alle EVOTECH-Produkte werden aus Edelstahl EN 1.4301 oder 1.4571 hergestellt, wobei bei der Auswahl des Rohmaterials besondere Sorgfalt gilt, ebenso wie bei der Oberflächengüte. EVOTECH produziert sowohl im Katalog als auch auf Kundenwunsch bei internen Projekten auch bei großen Abmessungen und hoher hydraulischer Belastung.
Jedes Produkt wird mit Sorgfalt entworfen und dimensioniert.
Respektierte Vorschriften DIN 19569 / BS 7775 / EN12266
Penstocks / Spindelschieber / Rinnenschütz
Die Stifte werden in Kanälen oder über Rohren installiert, um den Wasserfluss abzufangen. Die geschlossene Position ist erreicht, wenn der Cursor die untere Position erreicht. Die Öffnung wird durch Anheben des Cursors erreicht.Der Fließbereich wird durch die Unterseite des Schiebers und den Boden des Rohrs oder des Kanals begrenztl.

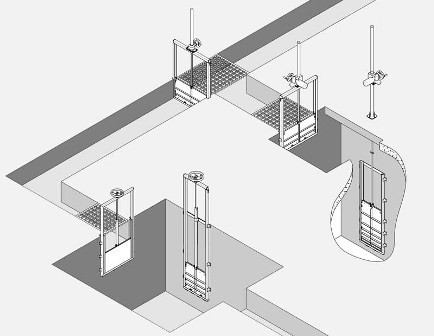

Die gebräuchlichsten konstruktiven Lösungen können das Einführen über einen Kanal oder an einer Wand angebracht sein. Diese letzte Lösung ist normalerweise für den Druckwasserfluss geeignet. Der Rahmen kann als Tor oder mit unabhängiger Bediensäule sein, sie kann manuell oder durch einen elektrischen Stellantrieb aktiviert werden.
Um das für die Öffnungs / Schließvorgänge erforderliche Drehmoment zu begrenzen, kann ein Untersetzungsgetriebe eingesetzt werden.
Dammbalken
Bei reduzierten Abmessungen und sporadischem Öffnen oder in anderen Situationen, in denen der Einsatz eines mechanischen Stellantriebs nicht erforderlich ist, werden normalerweise Sperrtore aufgrund ihrer geringeren Kosten installiert.
Dammbalken unktionieren auf dieselbe Weise wie ein Schleusentor, aber sie erlauben es nicht, das Slice in Zwischenposition zu setzen. Zum Öffnen des Tors wird der Schieber manuell aus den Führungen entfernt.
Wehre
Wehre werden auf Kanälen oder Becken aufgebracht, wo eine bestimmte Flussrate von der Oberfläche abgezogen werden muss. In der geschlossenen Position befindet sich der Schieber am oberen Ende: In dieser Position befindet sich seine Oberseite über dem vorgelagerten Wasserstand, wodurch der Wasserfluss vermieden wird.
Die Öffnung wird erreicht, indem der Schieber aus der Schließposition abgesenkt wird, wobei die Oberseite des Schiebers unter den Wasserspiegel bewegt wird. Aufgrund dieser Bewegungsart erstrecken sich die Führungen unter dem Kanal, um den Schieber in der offenen Position zu halten, so dass ein ausreichender Raum bereitgestellt werden muss.
Spindelschieber, Rinnenschütz, Dammbalken, Wehre
