Der Stufenrechen wird in den Abscheideprozessen von Feststoffen/Flüssigkeiten erfolgreich eingesetzt, denn er benutzt ein effizientes automatisches System für die Abscheidung von Schmutz und festen Schwebstoffen aus Flüssigkeiten.
Der Stufenrechen wird im typischen Fall in Wasseraufbereitungsanlagen und Klärwerken eingesetzt, wo eine effiziente Hauptfiltration grundlegend für die effiziente Funktion des gesamten Zyklus der nachgeschalteten Prozesse ist.
Funktionsweise des Stufenrechens:

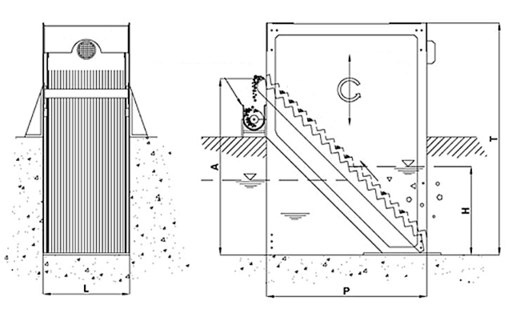

Der Stufenrechen besteht aus einem Lamellenpaket mit stufenweiser Anordnung, wobei die Spaltweite den freien Abstand für den Durchfluss und folglich das Kaliber der entfernten Schmutzteilchen festlegt.
Die Funktionsweise ist extrem einfach: Das Filterpaket gliedert sich in zwei voneinander unabhängige und ineinander eingreifende Blöcke, einer ortsfest und der andere beweglich.
Die sich daraus ergebende Bewegung führt zum ständigen Weiterlauf des Rechenguts in Richtung Auslauf, wobei die Filterspalte immer frei und sauber bleiben. Die Konfiguration des Filterpakets ist außerdem so beschaffen, dass auch das Rechengut in den Prozess einbezogen wird, so dass die Abscheideleistung über die Grenzwerte hinausgeht, die von der Spaltweite zwischen den Lamellen vorgegeben ist.
Der sich auf dem Filterpaket bildende Rechengutteppich wird nämlich benutzt, um den Prozentwert der zurückgehaltenen festen Schwebstoffe zu erhöhen. Die Entfernung dieser letzten erfolgt graduell und stetig. Bei der Wahl der Spaltweite der Filtration ist die große zur Verfügung stehende Filterfläche zu berücksichtigen, die es gestattet, bei geringen Durchströmungsgeschwindigkeiten zu arbeiten und den Druckverlust in der Flüssigkeit zu verringern.
Installation und Wartung:
Die modulare Struktur ermöglicht die Installation des Rechens in schon vorhandenen Gerinnen und Strukturen, ohne dass bauliche Maßnahmen erforderlich sind. Eine angemessene Vervollständigung des Systems sieht vor, dass unter der Auslauföffnung ein Band für den bequemen Abtransport und die Lagerung des Filterguts eingefügt wird oder eine Schnecke mit integrierter Verdichtungsfunktion, aus der die Flüssigkeit abtropfen kann und die das Volumen der abgeschiedenen Feststoffe verringert.
Unser Rechen hat eine einfache und robuste Struktur, die den Erfordernissen der Betreiber und Instandhalter der Anlagen entgegenkommt. In der Planungsphase haben wir auf die Verwendung komplizierter Vorgelege und Kurbelwerke verzichtet. Es gibt weder Kettenantriebe noch verformbare Viereckstrukturen. Grundlegende Eigenschaft dieser Maschine ist es, dass alle Antriebselemente des Filterlamellenpakets, samt Lagerungen, Kupplungen und Wellen oberhalb des Flüssigkeitsspiegels und außerhalb des Gerinnes liegen. Auf diese Weise wird vermieden, dass die wichtigsten Bestandteile der Maschine mit dem aufzubereitenden Wasser in Berührung kommen.
Außerdem lassen sich die Instandhaltungsarbeiten bequemer ausführen, die zudem infolge der großzügigen Auslegung der Antriebsteile weniger häufig erforderlich sind. Das Vorhandensein einer angemessenen Verkleidung zur Abdeckung der Maschine bis zum Rand des Gerinnes schützt die beweglichen Teile vor der Witterung, so dass die Aufstellung im Freien möglich ist.
Die Verkleidung verringert den Wartungsaufwand und fungiert als CE-konforme Schutzeinrichtung für das Bedienungspersonal der Anlage.
Unsere Rechen werden in der Regel ganz aus zertifiziertem Edelstahl 304L oder 316L, aber auch die Benutzung anderer Werkstoffe ist möglich, wenn die Erfordernisse der Installation es verlangen.
