Griglia a barre

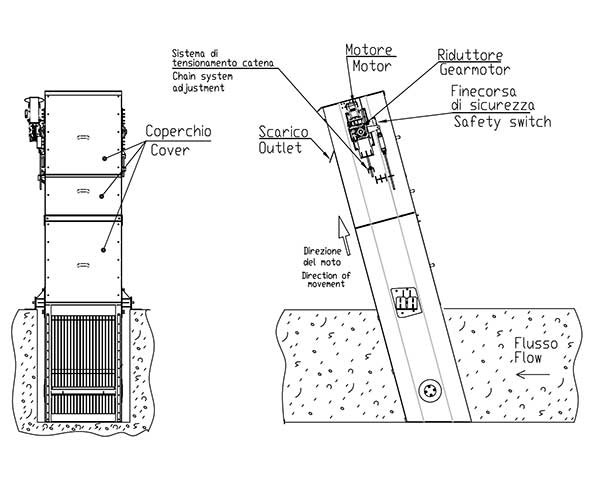

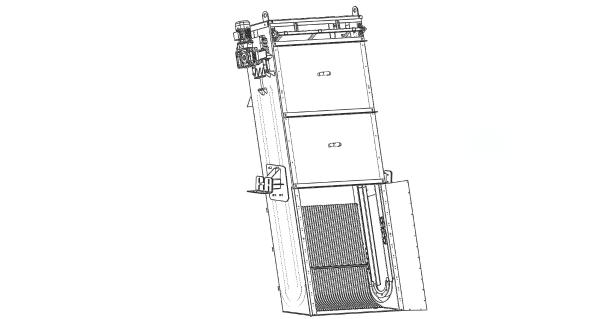

Solida e robusta la griglia o sgrigliatore verticale a barre EVOTECH è particolarmente indicata per una sgrigliatura grossolana nel trattamento delle acque reflue civili o industriali, viene istallata all’interno di un canale in ingresso degli impianti di depurazione e fissata ai lati.

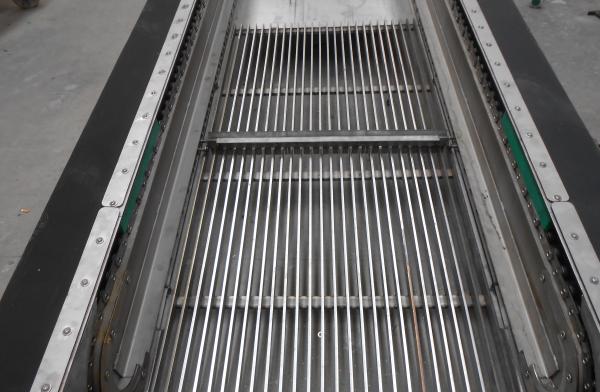

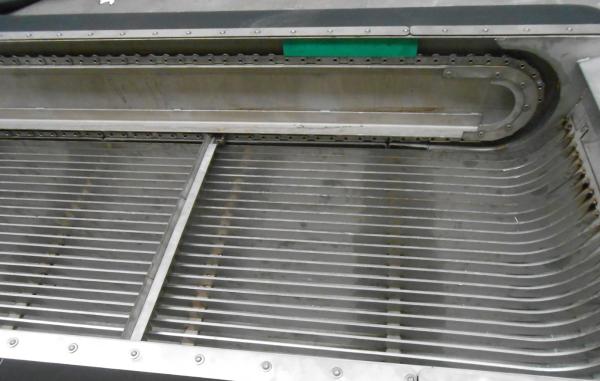

La superficie filtrante dispone di una spaziatura variabile dai 15 ai 40 mm i grigliati che hanno una dimensione maggiore della spaziatura scelta vengono raccolti da rastrelli o pettini automatici, sollevati e scaricati, i rastrelli o pettini hanno una doppia funzione, la prima trattenere i resudui grigliati, la seconda mantenere pulite le barre di grigliatura o filtrazione.

I rastrelli o pettini sono montati su appositi supporti in acciaio inox e fissati direttamente ad una barra di acciaio inox.

Nella zona dello scarico si trova un raschiatore che ha la funzione di scaricare i grigliati e pulire i pettini o rastrelli.

Un motoriduttore aziona la catena per il movimento rotativo dei rastrelli, il materiale di costruzione può essere in AISI 304L, AISI 316L o in Acciaio Zincato a Caldo.


Principali settori di applicazione della Griglia a barre

Impianti di depurazione: trattamento acque reflue e diversi processi separazione dei solidi dai liquidi di acqua o fanghi.
Industrie chimiche: plastica, vernici, solventi, ecc…
Industrie delle bevande: in genere
Industrie tessili: concerie.
Industrie alimentari: lavorazione di frutta e verdura, lavorazioni del pesce e della carne
